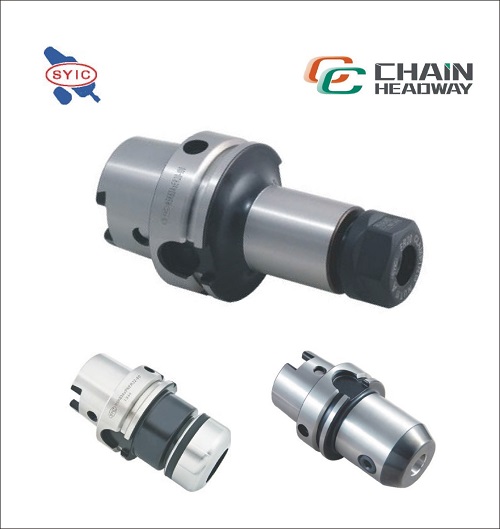

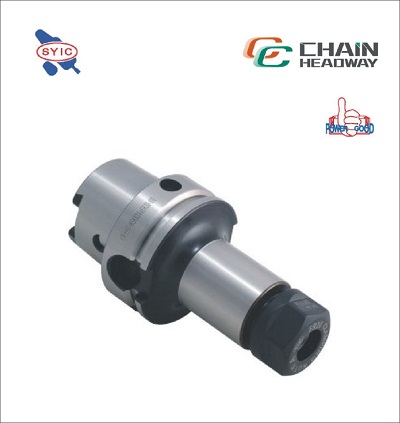

HSK(德文Hohlschaftkegel的縮寫)雙面夾緊刀柄，適合高速切削加工
HSK刀柄的結構原理
HSK刀柄采用錐面（徑向）和法蘭端面（軸向）雙面定位，機床實現與主軸的剛性連接。
當?shù)侗跈C(jī)床主軸上安裝時，空心短錐柄與主軸錐孔充分接觸，起到定心作用。此時，HSK刀柄法蘭盤與主軸端面之間還存在約0.1mm的間隙。
在拉緊機構作用下，拉桿的向后移動使其前端的錐面將彈性?shī)A爪徑向脹開，同時夾爪的外錐面作用在空心短錐柄內孔的30°錐面上，空心短錐柄產生彈性變形，使刀具端面與主軸端面靠緊，實現刀柄與主軸錐面和主軸端面同時定位和夾緊的功能。
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
數控刀柄彈簧夾頭的安裝方法及注意事項
安裝方法
一、在安裝彈簧夾頭之前，必須先將夾簧裝入鎖緊螺母之中，然后將裝上夾簧的鎖緊螺帽輕輕擰在接桿或是刀柄上，
待裝上刀具后即可用專用扳手（扭力扳手）夾緊投入工作。
在安裝彈簧夾頭之前，請必須將夾簧、鎖緊螺母螺紋部分及定位面、錐面清理干凈。
二、夾簧在鎖緊螺帽的安裝過程中，夾簧鎖緊螺帽必須傾斜一定角度，然后輕輕的放在鎖緊螺帽的鎖緊卡橫內；
____________________________________________________________________________________________________
注意事項
一、用彈簧夾頭刀柄夾緊刀具進行切削加工時，一定要注意夾簧必須夾緊刀具，以免刀具在高速旋轉中飛出傷人，造成安全事故。
二、彈簧夾頭刀柄處于未工作狀態時，嚴禁夾簧在安裝刀具時鎖緊螺帽擰緊在刀柄或者接桿上，以防夾簧變形及脆性斷裂。
;)
;)
